Quickguide Delta Touch

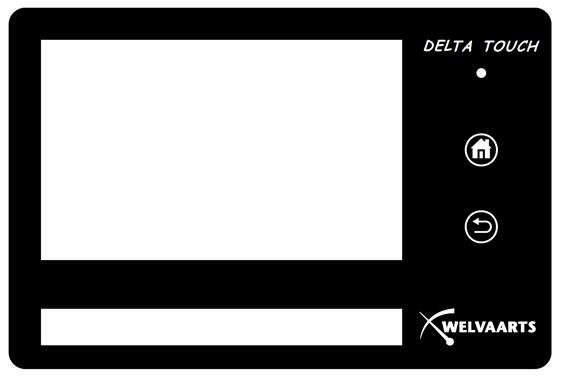

Figuur 2: de Delta-Touch met genummerde kenmerken

De Delta-Touch module heeft een aantal kenmerken (Figuur 2):

1. Aanraakscherm

2. Model nummer

3. LED status indicatie

4. “Home” knop

5. “back” knop

6. Aan-/uitknop

7. USB aansluiting

8. RJ-45 aansluiting

1: Display (Figuur 2)

Het display waarop de gebruikersinterface wordt getoond. Het gehele display is aanraakgevoelig.

2: Type nummer (Figuur 2)

Het specifieke type nummer van de Delta-Touch

3: LED status indicatie (Figuur 2)

De verschillende kleuren en de betekenis van die kleuren zijn als volgt:

1. GROEN: Twee mogelijkheden namelijk:

De Delta-Touch staat uit en er staat spanning op het systeem
De Delta-Touch staat aan en de Home- of Back knop word aangeraakt

2. WIT: De Delta-Touch is aan het opstarten (NA de display self-check)

3. BLAUW: Het Delta-Touch touchscreen wordt aangeraakt

4. UIT: Twee mogelijkheden:

De led staat uit als er geen voeding is OF
De applicatie draait en er wordt geen actie uitgevoerd

4: Home knop (Figuur 2)

Bij het aanraken van deze knop zal de gebruikersinterface terug gaan naar het hoofdmenu.

5: Back knop (Figuur 2)

Bij het aanraken van deze knop ga je 1 stap terug wanneer van toepassing.

6: Aan-/uitknop (Figuur 2)

Wanneer het systeem is uitgeschakeld dan kan met 1 x op de aan-/uitknop drukken het systeem aangezet worden. Wanneer het systeem afgesloten moet worden is 1 x drukken op de aan-/uitknop voldoen om het weegsysteem af te sluiten. Om het weegsysteem geforceerd af te sluiten, houd je de aan-/uitknop gedurende 6 seconden ingedrukt.

7: USB aansluiting (Figuur 2)

8: RJ-45 aansluiting (Figuur 2)

De RJ-45 aansluiting wordt gebruikt voor de voeding van de Delta-Touch en om te communiceren met de Delta-Touch controller. Beeldschermen van weegsystemen kunnen en mogen niet onderling uitgewisseld worden.

Melding scherm: Please Wait

Aan-/uitknop Nr.6 (Figuur 2) 6 seconden ingedrukt houden.

Wacht 10 seconden en druk op Aan-/uitknop Nr.6 om op te starten.
